對于制造業企業而言，通過將工業現場設備接入MES系統，可以幫助企業實現生產計劃管理、生產過程控制、產品質量管理、車間庫存管理、項目看板管理等，實現工業互聯網平臺建設，大大提高企業制造執行能力。

Part.01前言

制造執行系統 (manufacturing execution system， 簡稱MES)，是面向車間的生產過程管理與實時信息系統，主要解決車間生產任務的執行問題。

對于制造業企業而言，通過將工業現場設備接入MES系統，可以幫助企業實現生產計劃管理、生產過程控制、產品質量管理、車間庫存管理、項目看板管理等，實現工業互聯網平臺建設，大大提高企業制造執行能力。

Part.02需求說明

工廠的各種類生產設備、生產系統及監控系統，需要通過廠內LAN接入MES。

MES只支持網絡接入和MQTT、SOAP、API、Redis等中的個別通信協議獲取數據。而設備控制器、系統， 輸出接口并不統一，支持RS485、RS232、Ethernet、USB、CAN、Profibus等等接口中的某一個，和Modbus RTU/TCP、645等協議，或是自定議協議 。

設備安裝較遠時，不方便接入MES服務器。

Part.03聯網方案

聯網方案一

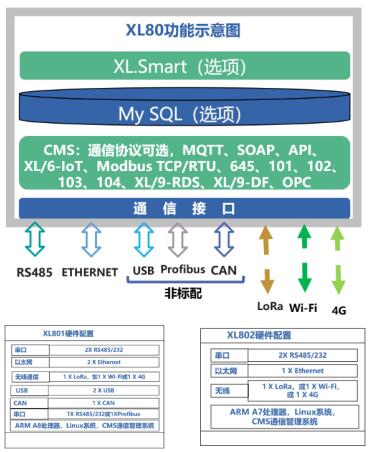

XL80主機通過Ethernet或Wi-Fi，接入LAN，聯接MES服務器。

需要接入MES的設備或系統，通過RS485、RS232、Ethernet、USB、CAN、Profibus等接口連接XL80通信主機。

XL80通信主機，從設備通信接口，讀取設備或系統的運行數據，通信協議轉換處理后，再通過Ethernet或Wi-Fi，接入LAN，轉發數據至MES。

XL80通信主機，支持MQTT協議接入企業MES。

此方案已在多家知名企業應用。

聯網方案二

XL80通過Ethernet，接入LAN，連接MES服務器。

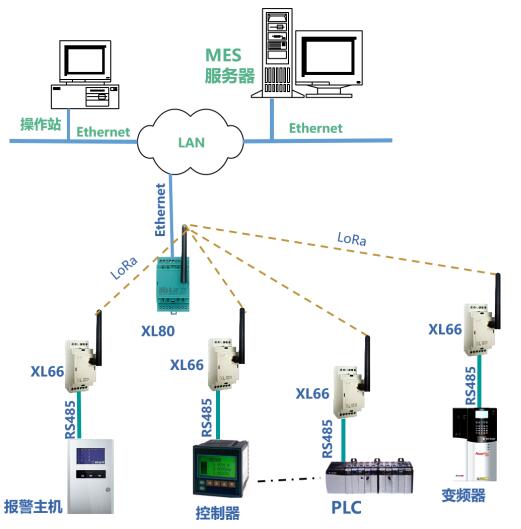

對于安裝分散，離LAN接口遠的設備，設計XL80安裝在LAN口附近接入局域網，選擇XL66無線轉換器，連接設備RS485/RS232接口，實現設備無線聯接XL80通信主機。

XL80主機，通過LoRa無線接口，從XL66無線讀取設備的運行數據，通信協議轉換處理后，通過Ethernet，轉發數據至MES。

XL80主機支持MQTT，SOAP、Redis、寫數據庫等通信協議接入MES。

此方案已在多家知名工廠應用。

Part.04設備選擇

無線通信主機

持有線或無線通信口及協議的設備，無論是PLC、控制儀表，還是監控PC、服務器，都可選XL80通信主機，實現更簡單、靈活的數據通信。

可移植MY SQL數據庫和XL.Smart邊緣計算分析軟件。對機臺、機器設備生產運行數據，計算、統計、分析，生成用戶需求的數據，暫存在主機的數據庫，可配HMI現場展示數據。

通信主機應用

XL80X選擇Wi-Fi通信方式，適用于工廠車間內的數據采集和無線傳輸，且有局域網Wi-Fi覆蓋的區域。

應用：

1、工廠車間有獨立的工業據數據Wi-Fi網絡，或是Wi-Fi網絡可用于傳輸數據。從采集點，通過LAN直接推送數據至平臺服務器。

2、讀取智能化程度更高、控制系統更復雜及數據量更大的，機器設備運行數據：

質檢環節測試檢測設備，元器件IQC檢測儀器等。

大容量PLC，專業工控機，控制系統的數據。

可按機器設備通信協議標準，設計開發相應協議。

I/O模塊選擇、應用

XL80X通信主機，通過XBUS（485）總線，擴展信號輸入、輸出模塊：

I/O模塊的擴展數量，理論上不受限制。

模塊可選：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。

XLDX開關量模塊：DI可接入無源、有源接點，及NPN信號；DO輸出繼電器信號。

XLAI模擬量輸入模塊：可選溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V，等信號輸入。

AI支持兩線制接線；信號輸入帶隔離，無需再配信號隔離器。

XLAO模擬信號輸出模塊：支持4～20mA，0～20mA，0～5V，等信號輸出。
